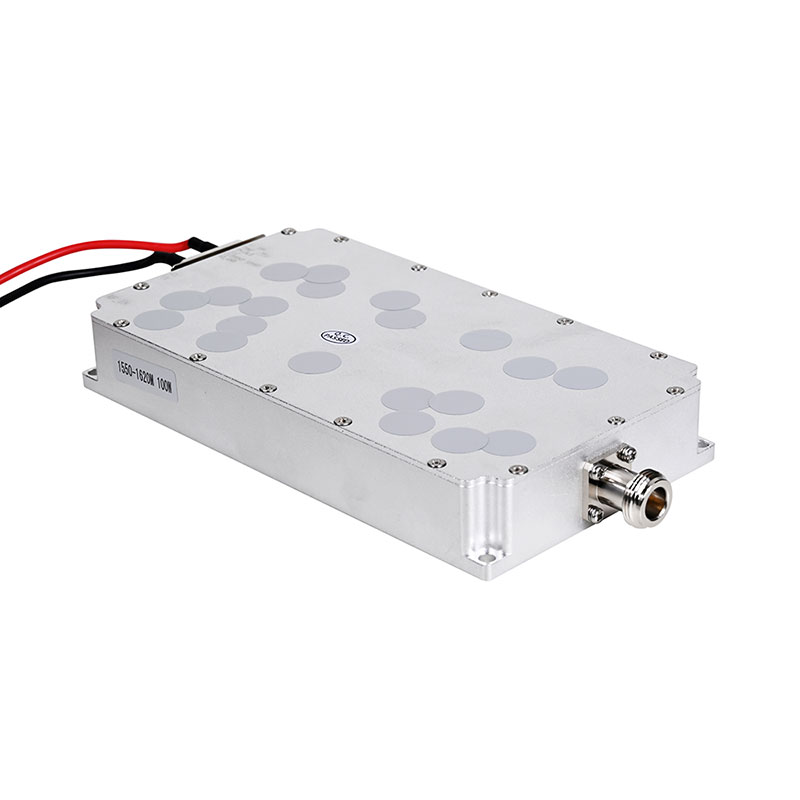

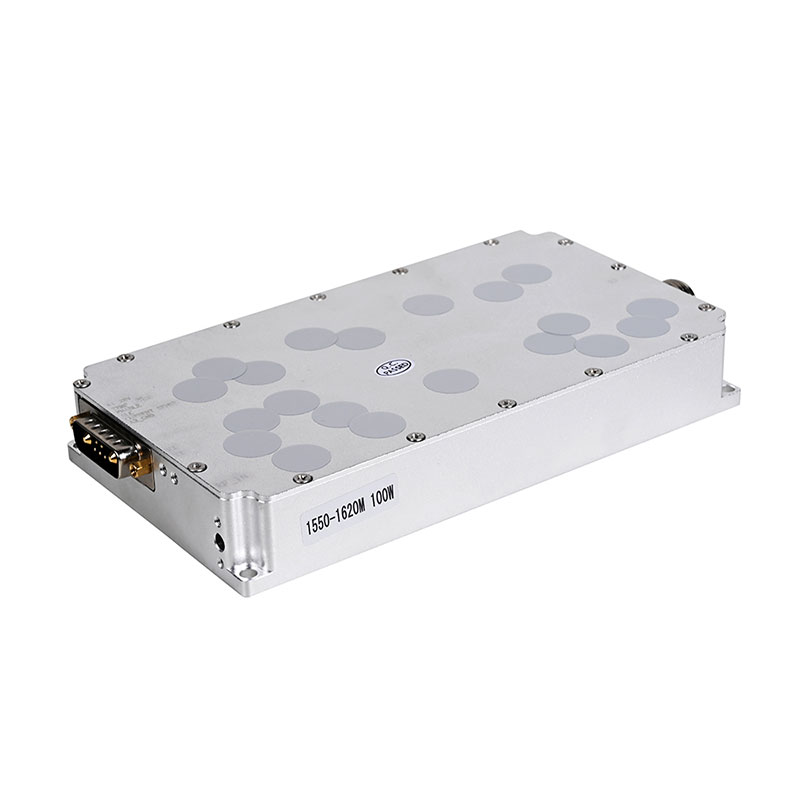

FZX को 100W 1550-1620MHz एन्टि ड्रोन मोड्युल एक अत्याधुनिक उपकरण हो जुन विशेष गरी GPS र WiFi लगायत ड्रोनहरूद्वारा प्रयोग गरिने प्राथमिक फ्रिक्वेन्सीहरूलाई अवरोध गर्न डिजाइन गरिएको हो। यसको उन्नत टेक्नोलोजीले ड्रोन-सम्बन्धित सुरक्षा चिन्ताहरू विरुद्ध बलियो प्रतिरक्षा प्रदान गर्दै र महत्वपूर्ण वायुक्षेत्रको सुरक्षा र सुरक्षा सुनिश्चित गर्दै हाम्रो एन्टी-ड्रोन प्रणालीहरूको महत्त्वपूर्ण भाग बनाउँछ।
ड्रोन प्रयोगमा घातीय वृद्धि र अनियमित ड्रोन सञ्चालनका कारण सुरक्षा खतराहरूको उदयको साथ, 100W 1550-1620MHz ड्रोन UAV GPS Jammer Module एयरस्पेस अखण्डताको सुरक्षामा एक महत्वपूर्ण घटकको रूपमा खडा छ। ड्रोन कार्यक्षमताको लागि महत्त्वपूर्ण GPS र वाइफाइ फ्रिक्वेन्सीहरू अवरुद्ध गरेर, यो मोड्युलले अनाधिकृत ड्रोन गतिविधिहरूको सामना गर्न महत्त्वपूर्ण भूमिका खेल्छ। यसको भरपर्दो कार्यसम्पादन र स्थिरताले प्रयोगकर्ताहरूबाट प्रशंसा कमाएको छ, प्राविधिक सहयोग र बृहत् बिक्रीपछिको सेवाले सहज एकीकरण प्रक्रिया र उन्नत वायुक्षेत्र सुरक्षाको लागि ड्रोन ज्यामरको अनुकूलित कार्यक्षमता सुनिश्चित गर्दछ।
परियोजना | अनुक्रमणिका | एकाइ | टिप्पणी | ||
आवृत्ति दायरा | १५५०-१६२० | MHz | ग्राहकहरूले फ्रिक्वेन्सी अनुकूलन गर्न सक्छन् | ||
सञ्चालन भोल्टेज | 28 | V | 28-32V | ||
अधिकतम उत्पादन शक्ति | ५०±०.५ | dBm | 100W@≤7A | ||
लाभ | ४५±१ | dB | शिखर देखि शिखर | ||
इन-ब्यान्ड उतार-चढ़ाव | ≤२ | dB | शिखर देखि शिखर | ||
नक्कली उत्सर्जन | कार्य क्षेत्र भित्र | ≤-15dBm/1MHz | dBm | केन्द्र फ्रिक्वेन्सी प्लस CW सिग्नल अधिकतममा आउटपुट पावर समय मापन |
|
कार्य क्षेत्र बाहिर | 9KHz~1GHz | सामान्य आवाज फ्लोर अव्यवस्था भन्दा उच्च छैन | dBm | ||
1G~12.75GHz | dBm | ||||
आउटपुट भोल्टेज स्थायी लहर अनुपात | ≤1.30 | पावर बिना, मानक नेटवर्क आउटपुट -10dBm | |||
≤1.30 | पावर अप, दोहोरो दिशात्मक युग्मक परीक्षण | ||||
उच्च र कम तापमान परीक्षण | काम गर्ने तापमान | -१०~+५५ | ℃ | कम तापक्रम सुरु हुन सक्छ | |
स्थिरता प्राप्त गर्नुहोस् | ±1.5 @-40℃~+55℃ | dB | |||
शक्ति स्थिरता | ±1 @-40℃~+55℃ | dB | |||
विद्युत आपूर्ति आवश्यकताहरू | ≥8A@+28Vdc; | निरन्तर तरंग उत्पादन 100W | |||

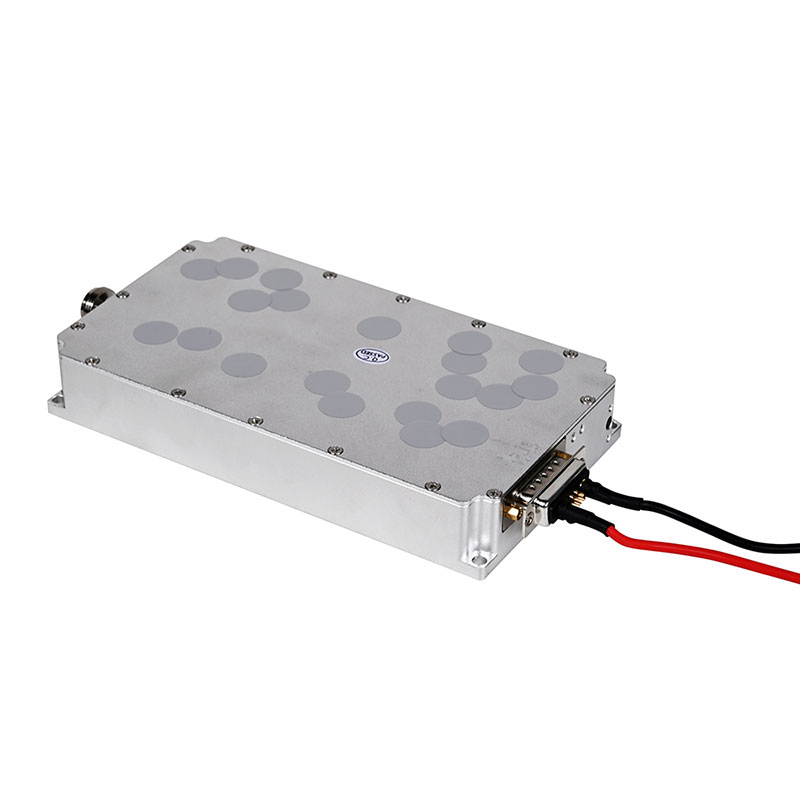

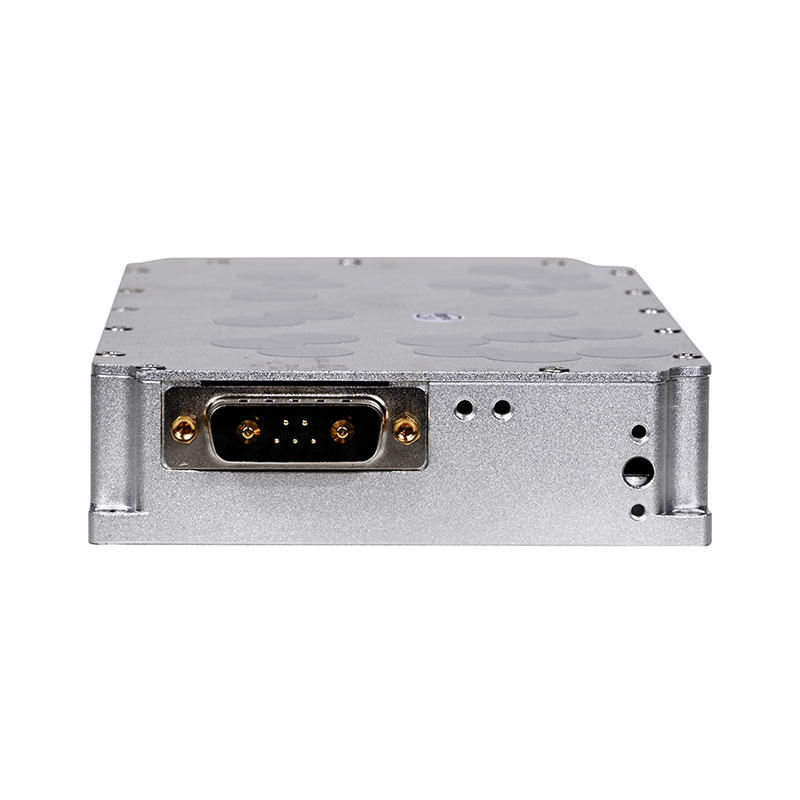

विद्युत आपूर्ति इन्टरफेस | पावर कर्ड रातो सकारात्मक कालो नकारात्मक | रातो सकारात्मक कालो नकारात्मक | |||

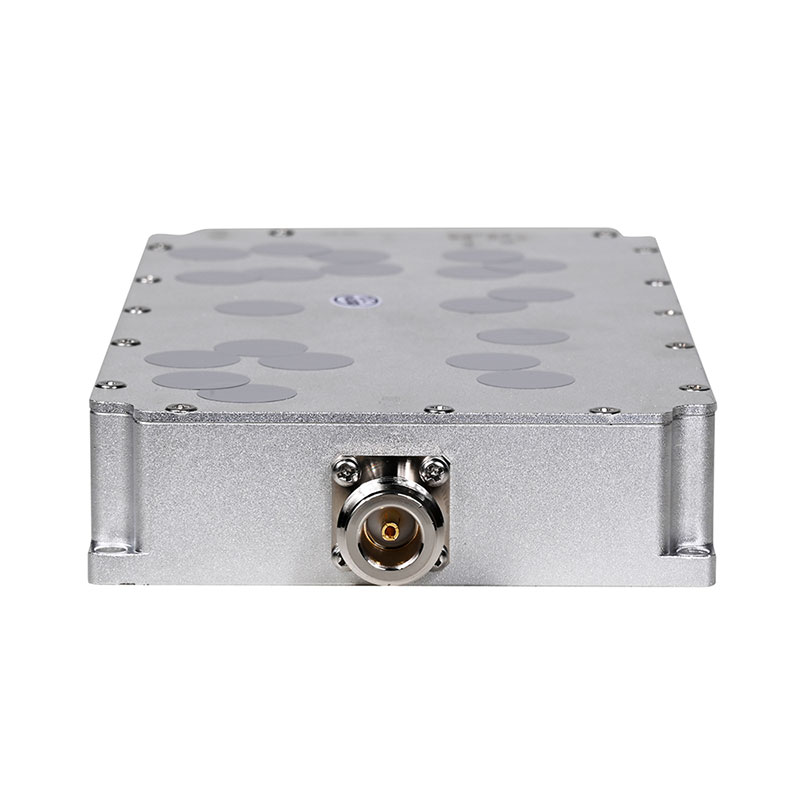

आरएफ आउटपुट कनेक्टर | SMA | SMA बाह्य पेंच महिला सीट | |||
विद्युत प्रवाह | ≤७ | A | |||

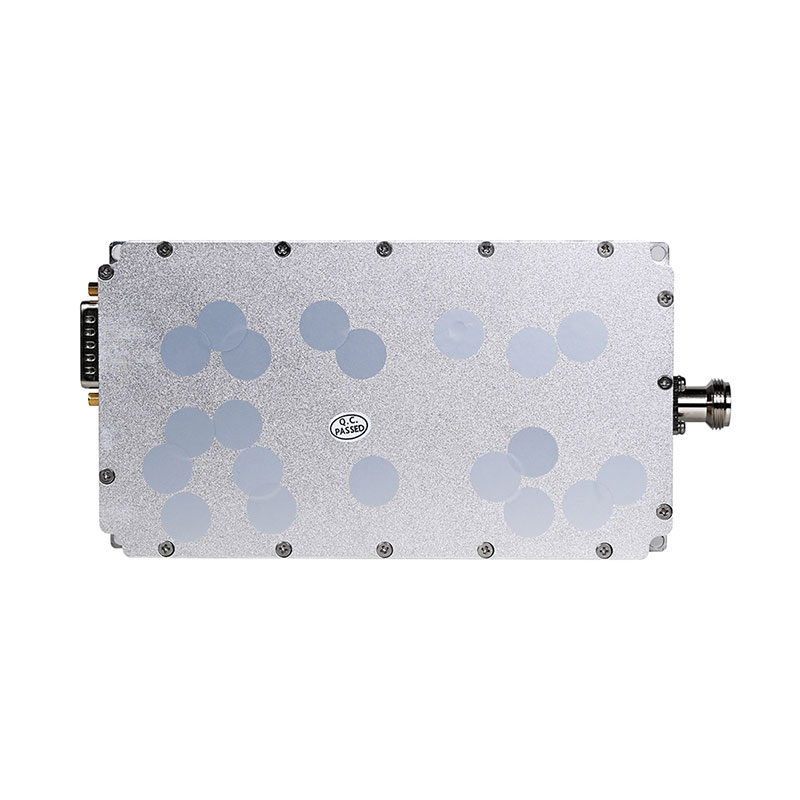

साइज | 90*170*27 | mm | |||
वजन | 0.8 | केजी |
I. सुविधाहरू
आवृत्ति दायरा:
यो एन्टि ड्रोन मोड्युलले 1550-1620MHz को फ्रिक्वेन्सी दायरा भित्र काम गर्दछ, ड्रोन संचार र नेभिगेसनको लागि सामान्यतया प्रयोग हुने ब्यान्डहरू कभर गर्दछ।
आउटपुट पावर:
मोड्युलले 100W को उच्च आउटपुट पावरको गर्व गर्दछ, बलियो सिग्नल प्रसारण र हस्तक्षेप क्षमताहरू सक्षम पार्दै।
आरएफ आउटपुट पोर्ट:
एक SMA फिमेल पोर्ट, एन्टि ड्रोन मोड्युलहरूमा एक सामान्य जडान प्रकार, स्थिर संकेत प्रसारण सुनिश्चित गर्दै।
सञ्चालन भोल्टेज:
12V-30V को फराकिलो अपरेटिङ भोल्टेज दायरालाई समर्थन गर्दछ, विभिन्न भोल्टेज वातावरण अन्तर्गत स्थिर रूपमा सञ्चालन गर्न मोड्युलको क्षमतालाई संकेत गर्दछ।
आयाम र वजन:
यद्यपि सन्दर्भमा निर्दिष्ट आयामहरू उल्लेख गरिएको छैन, यसको शक्ति र आवृत्ति विशेषताहरूलाई विचार गर्दै, मोड्युल उपयुक्त आकार र वजनसँग डिजाइन गरिएको हुन सक्छ।
प्रमाणीकरण र मानकहरू:
डिजाइन र उत्पादनको क्रममा वातावरणीय संरक्षण र स्थिरतामा मोड्युलको फोकसलाई संकेत गर्दै RoHS जस्ता वातावरणीय प्रमाणपत्रहरूको पालना गर्ने सम्भावना छ।
II। अनुप्रयोगहरू
ड्रोन काउन्टरमेजर सिस्टम:
The 100W 1550-1620MHz anti drone module can emit radiofrequency signals that match drone communication bands, interfering with their communication and navigation systems, potentially causing loss of control or disruption of normal flight.
ताररहित संचार हस्तक्षेप:
ड्रोन काउन्टरमेजरहरू बाहेक, यो मोड्युल अन्य वायरलेस संचार हस्तक्षेप परिदृश्यहरूमा प्रयोग गर्न सकिन्छ, जस्तै इलेक्ट्रोनिक युद्ध र सुरक्षित संचार।
परीक्षण र प्रमाणीकरण:
ताररहित संचार उपकरण वा प्रणालीहरूको परीक्षण र प्रमाणिकरणको क्रममा, यो मोड्युललाई हस्तक्षेप संकेतहरू सिमुलेट गर्न प्रयोग गर्न सकिन्छ, उपकरणको एन्टी-हस्तक्षेप प्रदर्शनको मूल्याङ्कन गर्न।
अनुसन्धान र शिक्षा:
वायरलेस संचार र रेडियो फ्रिक्वेन्सी टेक्नोलोजीमा अनुसन्धानकर्ताहरू र शिक्षकहरूका लागि, यो मोड्युलले अनुसन्धान र शिक्षण प्रयोगहरूको लागि एक मूल्यवान प्रयोगात्मक उपकरणको रूपमा कार्य गर्दछ।
